储能水浸传感器_工业不定位漏水传感器BC-7001
1、产品介绍
BC-7001水浸探测器是为小型机房、实验室、基站、博物馆等小型区域需要进行泄漏检测设计的不定位漏水检测方案。基于液体导电原理，用电极探测是否有液体存在，再用探测器转换成干接点输出，可以很方便地集成到第三方的应用系统中。
◆ 具有两种输出状态：常开和常闭（通常为常开）。

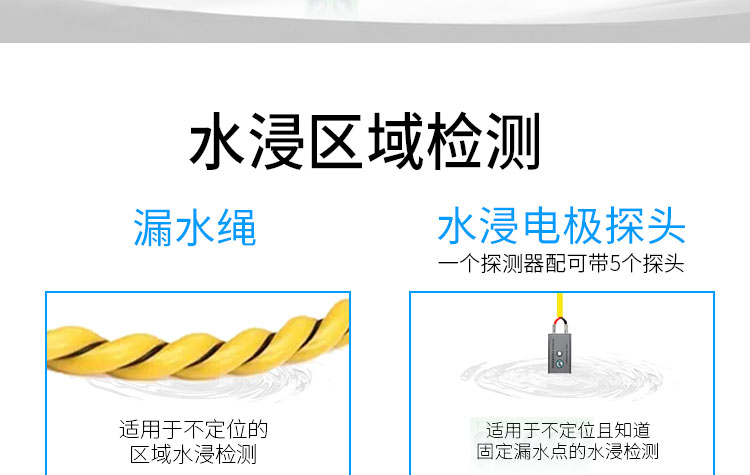

◆ 一个探测器配可带多个检测探头（5个）。
◆ 提供1路检测线缆接口，接入2芯漏水检测线缆。
◆ 实时响应快，响应时间<3s。
◆ 检测灵敏度由拨码开关设定，可适应不同检测水质的漏水检测。
◆ 提供告警声音输出，可由拨码开关设定开启或关闭。
◆ 具有1路继电器输出，用于输出告警信号或泄漏控制。
◆ 具有2个LED状态指示，能迅速直观了解漏液检测系统的工作状态。
◆ 端口具有EMC设计，抗干扰能力强，长期稳定性高。
◆ DIN导轨安装方式,施工安装方便。
2 、接线端子定义
接线端子位置定义见下表。
| 丝印 | 定义 |
| NC | 继电器常闭触点 |
| NO | 继电器常开触点 |
| COM | 继电器公共端 |
| V- | 供电电源负极 |
| V+ | 供电电源正极 |
| W1 | 水浸线接口1 |
| W2 | 水浸线接口2 |
| 123 | 调节检测灵敏度，由低到高(可设定8种灵敏度) |
| 4 | 告警声音拨码开关(拨向OFF为关闭) |
3、指示灯
指示灯位于产品正面，其具体描述见下表：
| 丝印 | 定义 | 状态 | 描述 |
| RUN | 运行指示灯 | 闪烁 | 探测器运行正常 |
| ALARM | 告警指示灯 | 亮 | 水浸告警 |
| 灭 | 正常，无告警 |
4、技术指标
| 项目 | 指标 | |
| 工作条件 | 电源输入 | 范围：9～30VDC |
| 功耗 | 〈0.5W（DC24V时） | |
| 环境温度 | -10℃～50℃ | |
| 环境湿度 | 10%～90%RH，无凝露 | |
| 漏水检测 | 检测通道数 | 1路 |
| 响应时间 | <3s | |
| 继电器输出 | 1路，触点DC30V 3A | |
| 检测水质 | 普通自来水、空调水、消防水等 | |
| EMC指标 | 静电防护 | 接触放电:±6KV； 空气放电:±8KV |
| EFT防护 | ±2KV | |
| 外形结构 | 长×宽×高 | 115*36*59 mm |
5、硬件安装
& 注意
禁止带电进行硬件操作！质量保证：一年
安装步骤：
1．选择空闲的一段导轨空间；
2．将设备固定在导轨上。
