1.产品介绍

BC-9601为网络型4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集/控制开关量设备。此设备支持采集到开关量的同时， 输出开关量控制。

◆4路开关量输入，同时触发4路开关量输出

◆I/O 与系统完全隔；

◆采用TCP通讯协议；

◆电源具有良好的过流过压、防反接保护功能；

◆丰富的指示灯，全面查看状态，及时排查故障；

◆安装方便。

1.1 接线端子定义

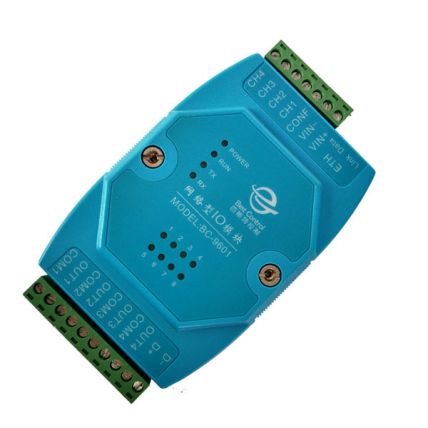

接线端子位置见实物，其定义见下表。

丝印	定义
ETH	以太网口
VIN+	供电电源正
VIN-	供电电源负
CONF	配置端口
CH1	开关量输入1通道
CH2	开关量输入2通道
CH3	开关量输入3通道
CH4	开关量输入4通道
COM1	未用
OUT1	未用
COM2	未用
OUT2	未用
COM3	未用
OUT3	未用
COM4	未用
OUT4	未用
D+	未用
D-	未用



1.2 指示灯

指示灯位于模块正面，其具体描述见下表。

丝印	定义	状态	描述
POWER	电源指示灯	亮	供电正常
RUN	运行指示灯	闪烁	模块运行正常
TX	发送指示灯	闪烁	通信口正在发送数据
RX	接收指示灯	闪烁	通信口正在接收数据
1~4	开关量状态指示灯	亮	相应通道的开关量信号为高
5~8	未用	未用	未用

1.3  技术指标



开关量输入接口	DI	4路开关量输入
	DI保护	过压小于60V ，过流小于100mA
开关量输出接口	DO	未用
	继电器触点容量	10A 277VAC/12A 125VAC
	DO保护	防雷600W, 过压小于60V,过流小于500mA
串口参数	接口类型	RJ-45
	速率	10/100M自适应
	通信协议	TCP/IP协议
	设置方式	设置程序
串口保护	串口隔离	1.5KV
	串口防雷	600W
	串口过流，过压	小于240V，小于80mA
工作条件	电源输入	范围：9-30 VDC
	功耗	<1W
	环境温度	-10℃～50℃
	环境湿度	10%～90%RH，无凝露
外形结构	长×宽×高	125*73*44 mm
